TXK牌1T電動葫蘆結構圖：

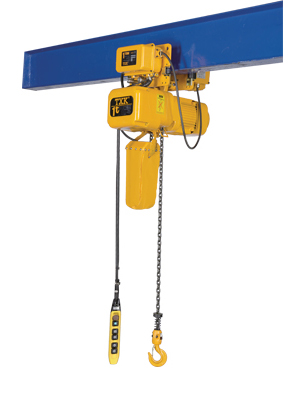

TXK牌1T電動葫蘆詳細介紹：

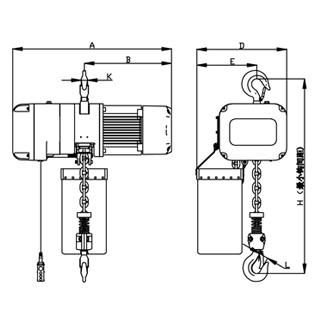

尺寸：
| 型號 | H | A | B | D | E | K | L |
| SSDHL0.25-01M | 354 | 475 | 260 | 290 | 190 | 20 | 28 |
| SSDHL0.5-01M | 380 | 510 | 265 | 305 | 200 | 20 | 28 |
| SSDHL01-01M | 410 | 620 | 326 | 295 | 175 | 24 | 34 |
| SSDHL1.5-01M | 615 | 745 | 410 | 370 | 230 | 30 | 40 |
| SSDHL02-01M | 615 | 745 | 410 | 420 | 280 | 30 | 40 |
| SSDHL02-02M | 610 | 620 | 326 | 295 | 210 | 30 | 40 |
| SSDHL2.5-01M | 615 | 745 | 410 | 420 | 280 | 35 | 48 |
| SSDHL03-01M | 615 | 745 | 410 | 420 | 280 | 35 | 48 |
| SSDHL03-02M | 820 | 745 | 410 | 425 | 345 | 35 | 48 |
| SSDHL05-02M | 845 | 745 | 410 | 420 | 345 | 44 | 48 |

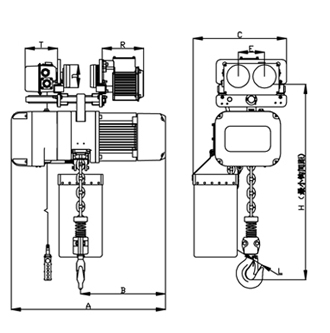

| 型號 | H | A | B | C | D | E | L | R | T |
| SSDHL0.25-01M | 380 | 475 | 260 | 355 | 95 | 111 | 28 | 200 | 156 |
| SSDHL0.5-01M | 400 | 510 | 265 | 355 | 95 | 111 | 28 | 200 | 156 |
| SSDHL01-01M | 430 | 620 | 326 | 330 | 95 | 111 | 34 | 200 | 156 |
| SSDHL1.5-01M | 640 | 745 | 410 | 450 | 110 | 127 | 40 | 200 | 156 |
| SSDHL02-01M | 640 | 745 | 410 | 450 | 110 | 127 | 40 | 200 | 156 |
| SSDHL02-02M | 700 | 620 | 326 | 370 | 110 | 127 | 40 | 200 | 156 |
| SSDHL2.5-01M | 650 | 745 | 410 | 450 | 125 | 140 | 48 | 246 | 156 |
| SSDHL03-01M | 650 | 745 | 410 | 450 | 125 | 140 | 48 | 246 | 156 |
| SSDHL03-02M | 790 | 745 | 410 | 515 | 125 | 140 | 48 | 246 | 156 |
| SSDHL05-02M | 865 | 745 | 410 | 545 | 140 | 156 | 48 | 246 | 456 |
單速：
| 型號 | SSDHL | ||||||||
| 0.25-01M | 0.5-01M | 01-01M | 1.5-01M | 02-01M | 02-02M | 03-01M | 03-02M | 05-02M | |
| 額定荷載 (t) | 0.25t | 0.5t | 1t | 1.5t | 2t | 2t | 3t | 3t | 5t |
| 起升速度 (m/min) | 9.1 | 8.3 | 7.1 | 8.5 | 6.9 | 3.6 | 6.6 | 4.3 | 3.3 |
| 電機功率 (Kw) | 0.56 | 0.9 | 1.5 | 3.0 | 3.0 | 1.5 | 3.0 | 3.0 | 3.0 |
| 轉速 (r/min) | 1440 r/min | ||||||||
| 電機絕緣等級 | F 級 | ||||||||
| 工作電壓 | 3-phase 220V-6905V | ||||||||
| 控制電壓 | 24V / 36V / 48V | ||||||||
| 鏈條回數 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 2 |
| 鏈條規格 | Φ4.0 | Φ6.3 | Φ7.1 | Φ10.0 | Φ10.0 | Φ7.1 | Φ11.2 | Φ10.0 | Φ11.2 |
變頻：
| 型號 | SSDHL | ||||||||
| 0.25-01M | 0.5-01M | 01-01M | 1.5-01M | 02-01M | 02-02M | 03-01M | 03-02M | 05-02M | |
| 額定荷載 (t) | 0.25t | 0.5t | 1t | 1.5t | 2t | 2t | 3t | 3t | 5t |
| 起升速度 (m/min) | 1.45-9.1 | 1.32-8.3 | 1.14-7.1 | 1.36-8.5 | 1.1-6.9 | 0.85-3.6 | 1.06-6.6 | 0.69-4.3 | 0.52-3.3 |
| 電機功率 (Kw) | 0.56 | 0.9 | 1.5 | 3.0 | 3.0 | 1.5 | 3.0 | 3.0 | 3.0 |
| 轉速 (r/min) | 1440 r/min | ||||||||
| 電機絕緣等級 | F 級 | ||||||||
| 工作電壓 | 3-phase 220V-6905V | ||||||||
| 控制電壓 | 24V / 36V / 48V | ||||||||
| 鏈條回數 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 2 |
| 鏈條規格 | Φ4.0 | Φ6.3 | Φ7.1 | Φ10.0 | Φ10.0 | Φ7.1 | Φ11.2 | Φ10.0 | Φ11.2 |
